Conceptual Design (ERD)

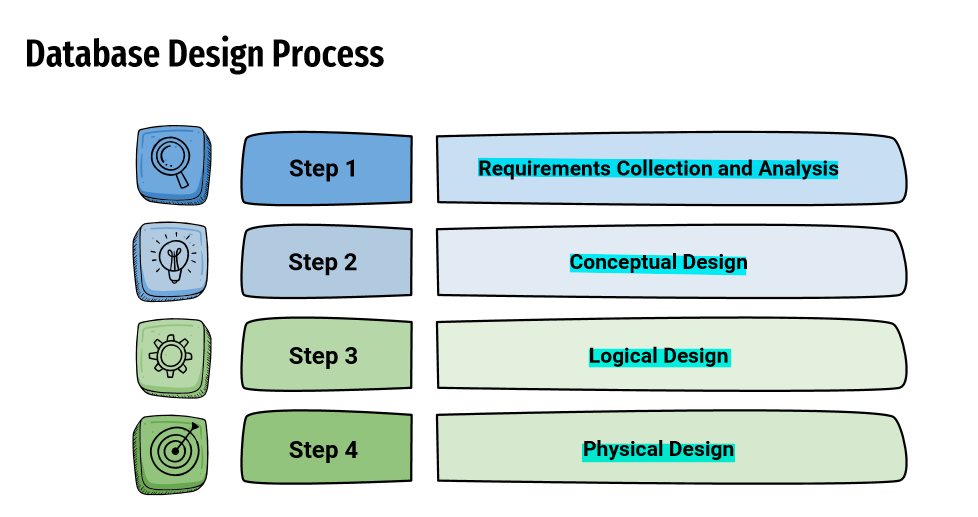

اتكلمنا عنها قبل كدا في الـ DB Life Cycle

أول حاجة هناخد المعلومات من الخطوة اللي قبلها على هيئة ملف فيه كل المعلومات عن الأبلكيشن SRS

Conceptual Design (ERD)

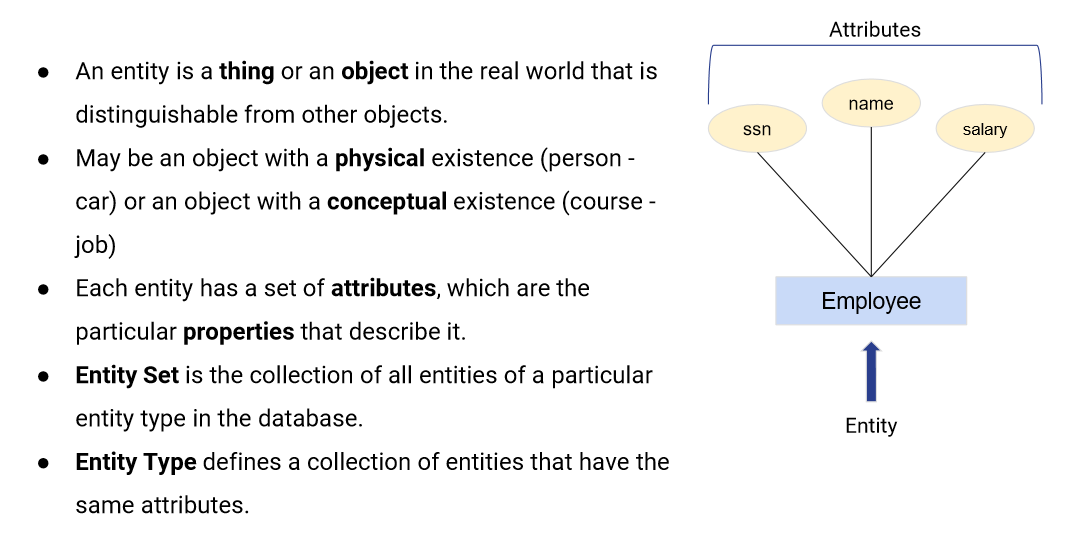

Entity

• عبارة عن Object أو شيء في الـ Real World
• ممكن يبقا له وجود فعلي Physical زي Car أو ممكن يبقا Concept أو Conceptual زي Course
• كل Entity بيبقا فيه مجموعة من الـ Attributes وهي شوية Properties بتوصفه
• ممكن يبقا عندي مجموعة من الـ Entities زي Cars وبنقول عليه Entity Set وبنسمي كل واحدة في الـ Set اسمها Instance

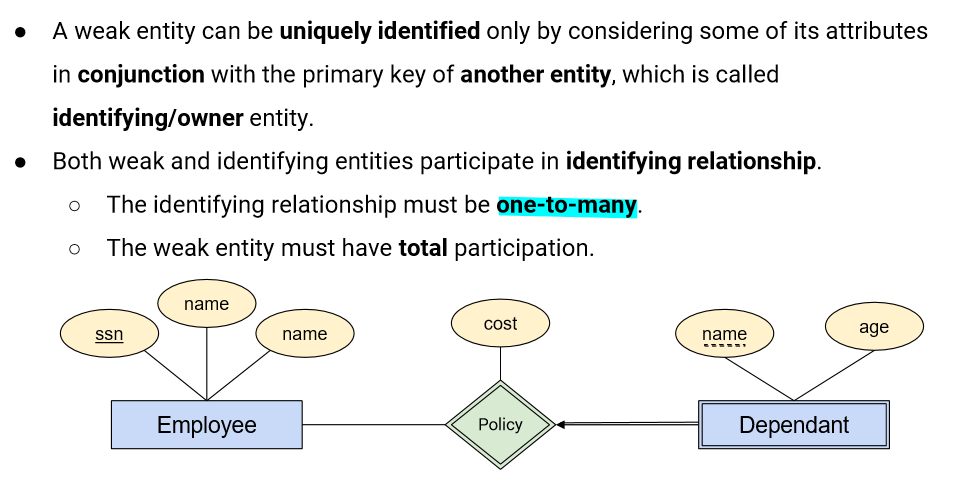

Weak Entity

• لو أنا عندي في الـ System اتنين Entity الـ Employee والـ Childs بتوعه
• فلو مثلًا الموظف اتمسح المفروض نمسح ولاده ولا لا؟ فدا على حسب حاجة العميل
• فيه ناس زي مؤسسة عسكرية محتاجين يحتفظوا بيها (Strong)
• لو هيتمسح معاه يبقا دا الـ (Weak) لأنه معتمد على Entity تانية

فيه حاجة كمان بتترسم هنا وهي الـ Partial Key اللي هي تحتها خط منقط دا

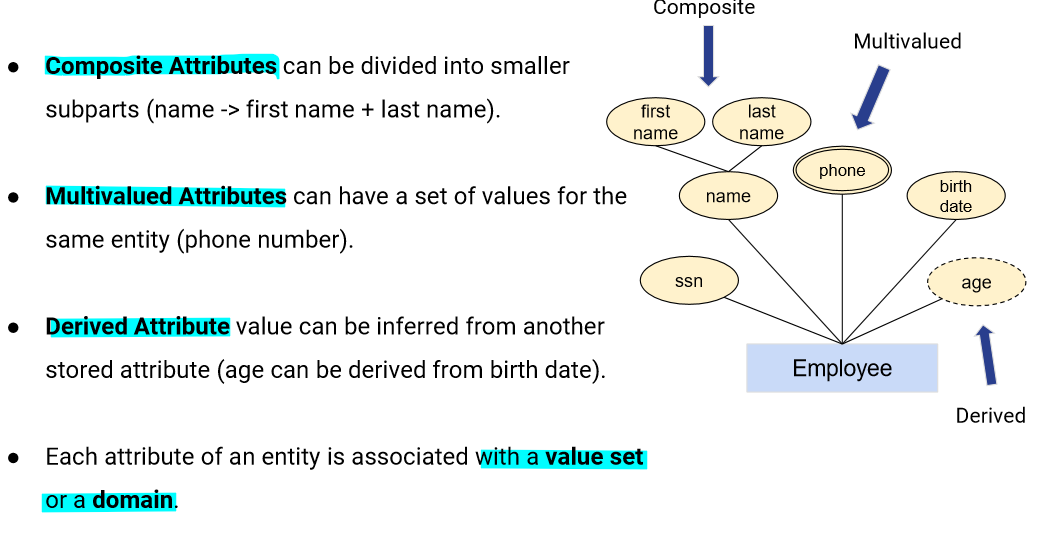

Attributes

• هي الصفات اللي بتوصف الـ Entity
• ليها أنواع كتير:

• وبرضو ممكن يبقا عندي Attribute يبقا له أكثر من نوع بيبقا اسمه (Complex)
  • زي الرقم ممكن يتقسم لـ Code و Number فكدا بقا Composite وكمان ممكن يبقا Multivalued فدا بنسميه Complex
• اتكملت أكتر عن الـ Derived Attribute

ليه لو اليوزر عايز يدخل 3 أرقام تليفون معملش Composite انما بعمله Multivalued؟

السبب إن رقم التليفون بيتعامل كقيمة منفصلة لكل رقم، مش كجزء من قيمة واحدة مركبة.

الـ Composite Attributes بتُستخدم لما تكون الخاصية عبارة عن مجموعة من العناصر اللي ليها معنى مع بعض (زي العنوان اللي ممكن يتقسم لـ Street, City, Zip)، لكن رقم التليفون الواحد هو وحدة كاملة بذاتها.

لو المستخدم عنده 3 أرقام تليفون مش بنعمل Composite Attribute لأن ده بيعني إننا بنقسم رقم واحد لمكونات، بينما الوضع المناسب هو تعيين الـ Phone كـ Multivalued Attribute (خاصية متعددة القيم) بحيث كل رقم يعتبر قيمة مستقلة ضمن الخاصية دي.

ده بيسمح بتخزين أكتر من رقم تليفون لكل سجل دون الحاجة لتفكيك الرقم لمكونات مفصلية.

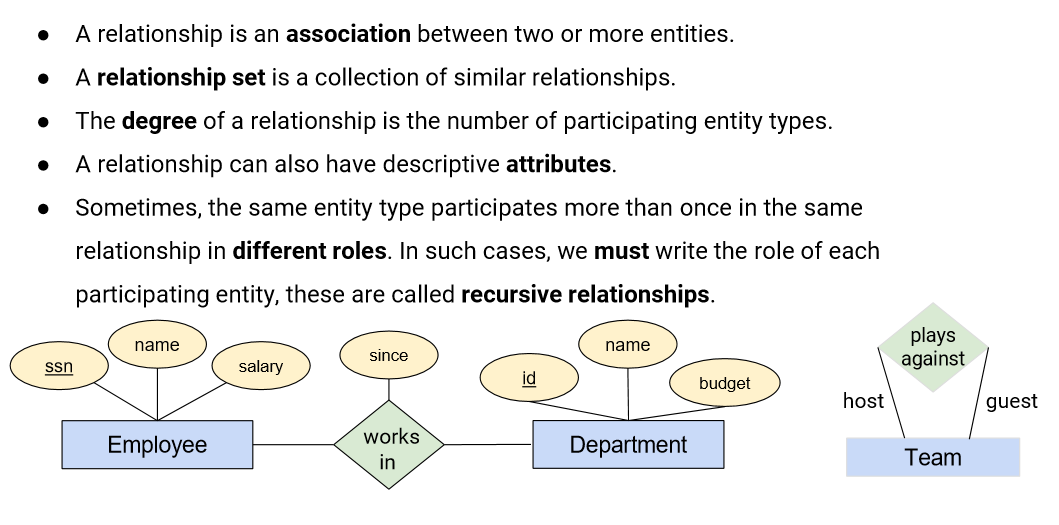

Relationships

• العلاقات بين الـ Entities وبعض
• ممكن الـ Relation تبقا عندها Attributes
  • بنعملها لو الـ Attribute له علاقة بالـ Verb (On Relation Attribute) بمعنى كل أما الـRelation تحصل، فيه معلومات بتظهر

فيه عندنا 3 تعريفات للـ Relationship:

1. Degree (Unary - Binary - Ternary)
2. Cardinality Ratio (1:1 - 1:M - M:N)

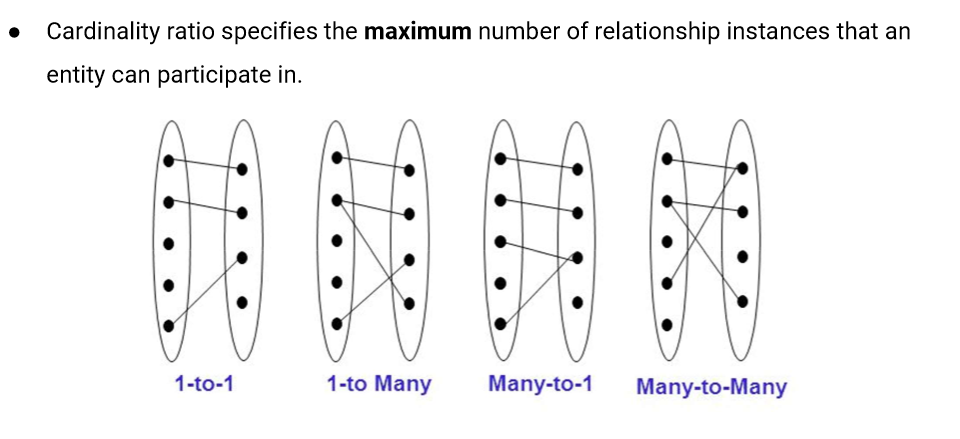

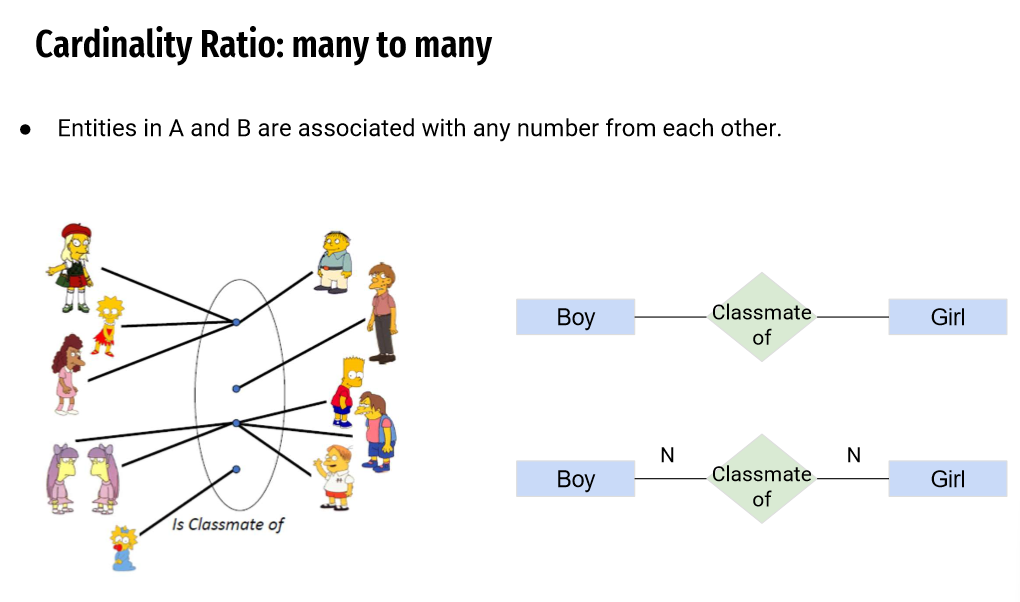

3. Participation (Total “Must” - Partial “May”)

Degree

الـ(عدد المشاركين في العلاقة) Degree ممكن تبقا:

• Unary
• Binary
• Ternary

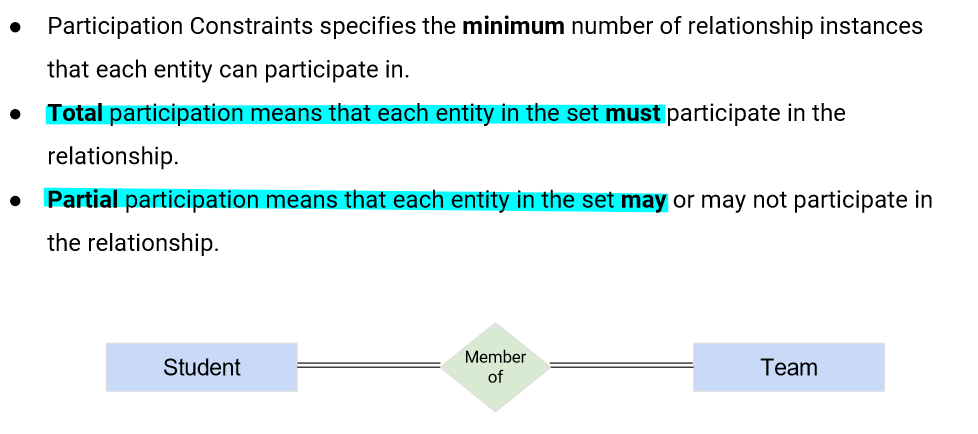

Participation Constraints

هل الـ Entity هتشارك في العلاقة ولا لا؟

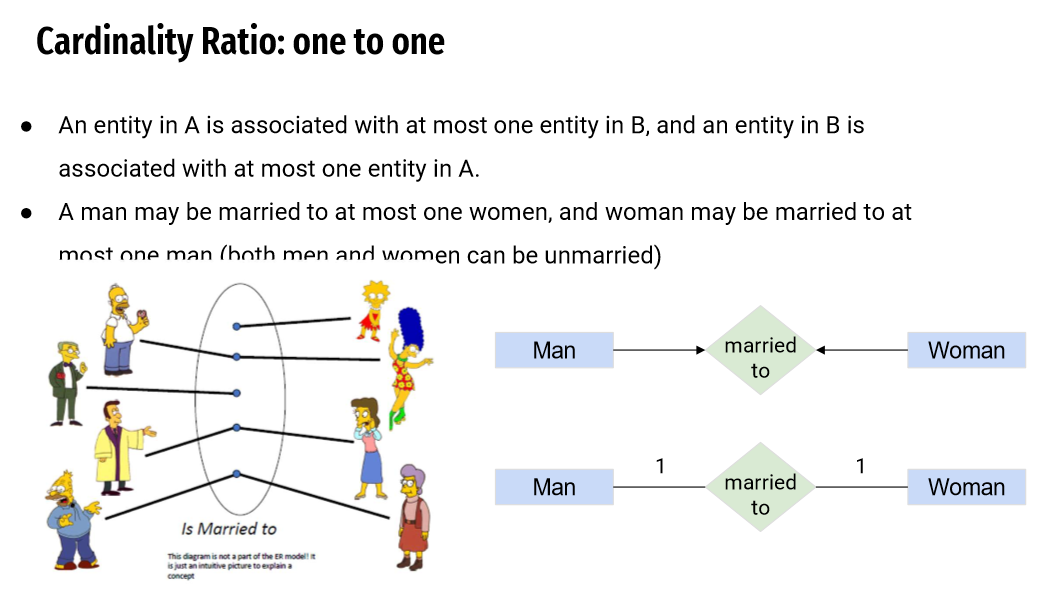

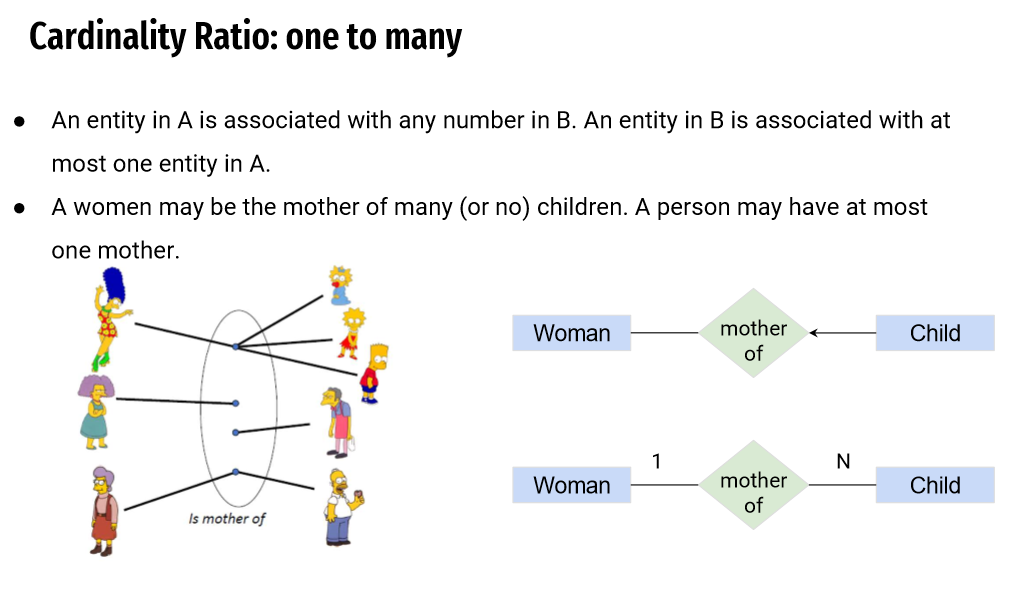

Cardinality Ratio

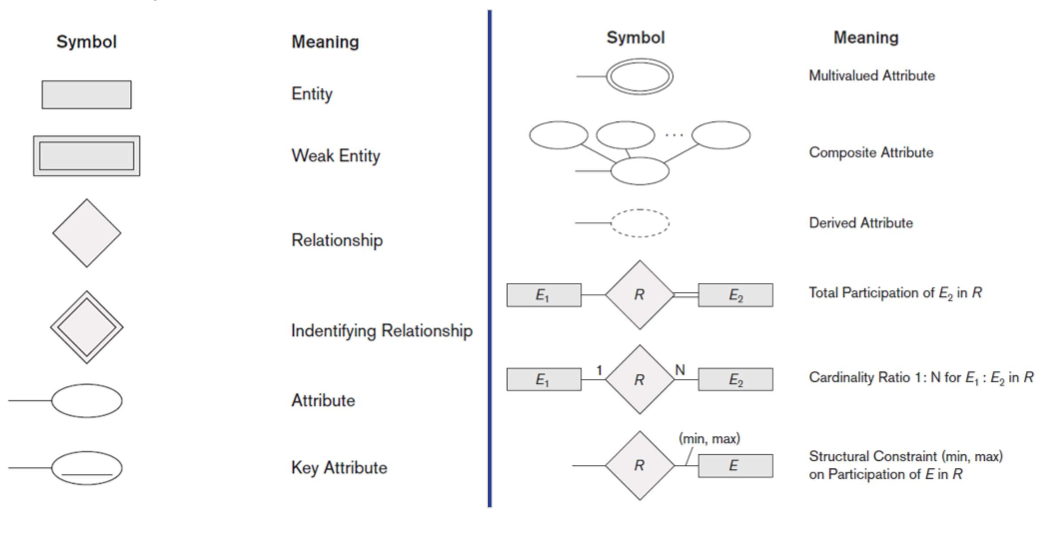

Symbols We will use

• برضو جنب الـ ERD بنسلم فايل بيبقا فيه Equations زي مثلًا حساب الـ Derived Attributes أو طريقة كتابة الـ Composite
  • لو هحسب العمر من تاريخ الميلاد فدا هيبقا Derived عشان كدا لازم أديله معادلة الحساب وهكذا لو الإسم بيتكون من Fname , Lname لازم أقوله هتتكتب ازاي

Examples

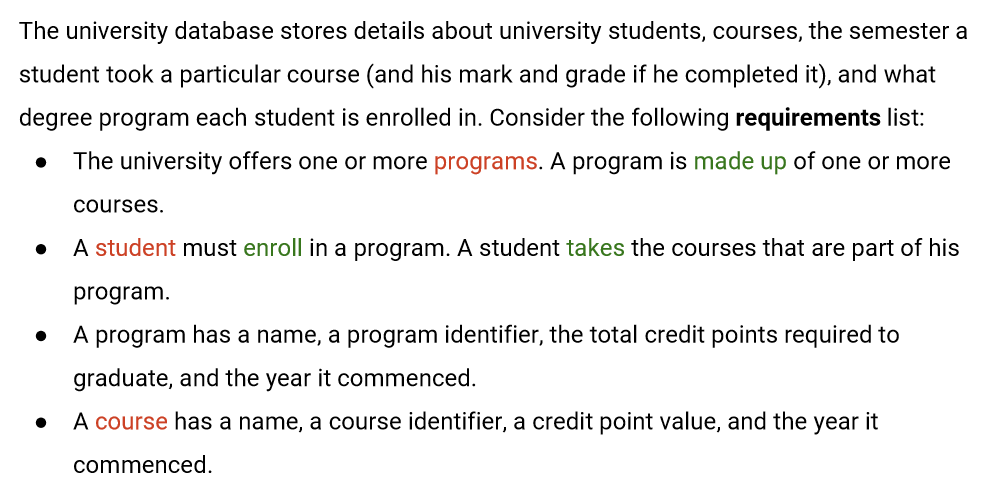

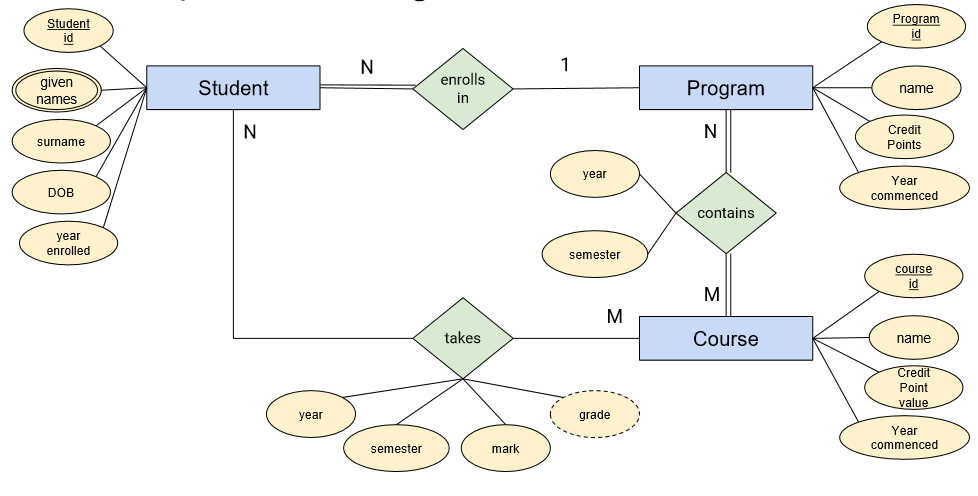

University Database

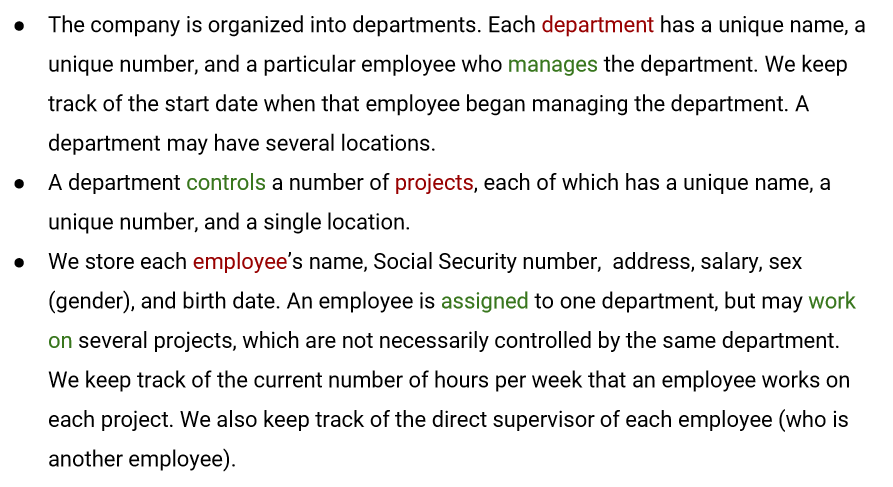

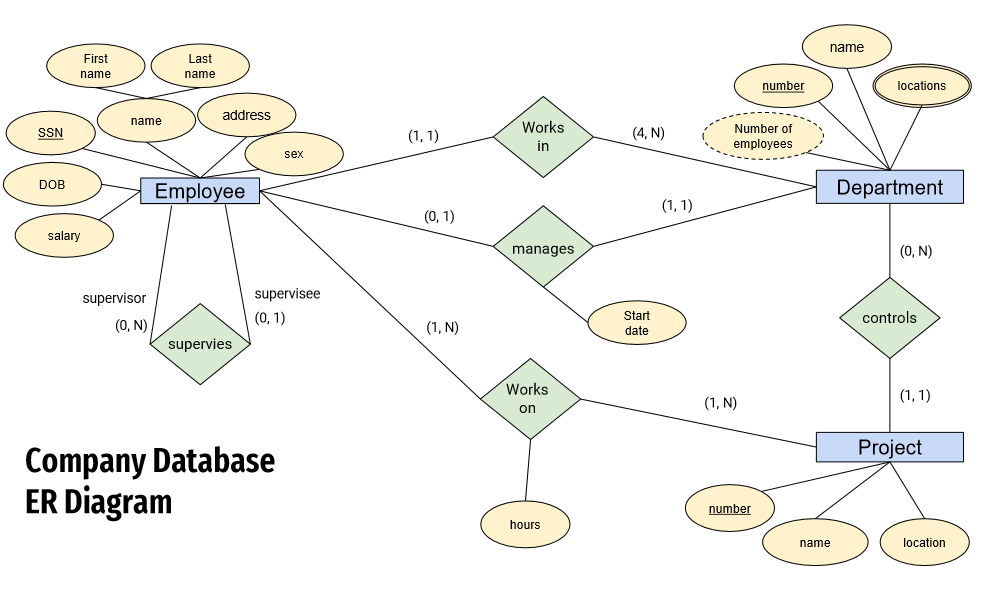

Company Database

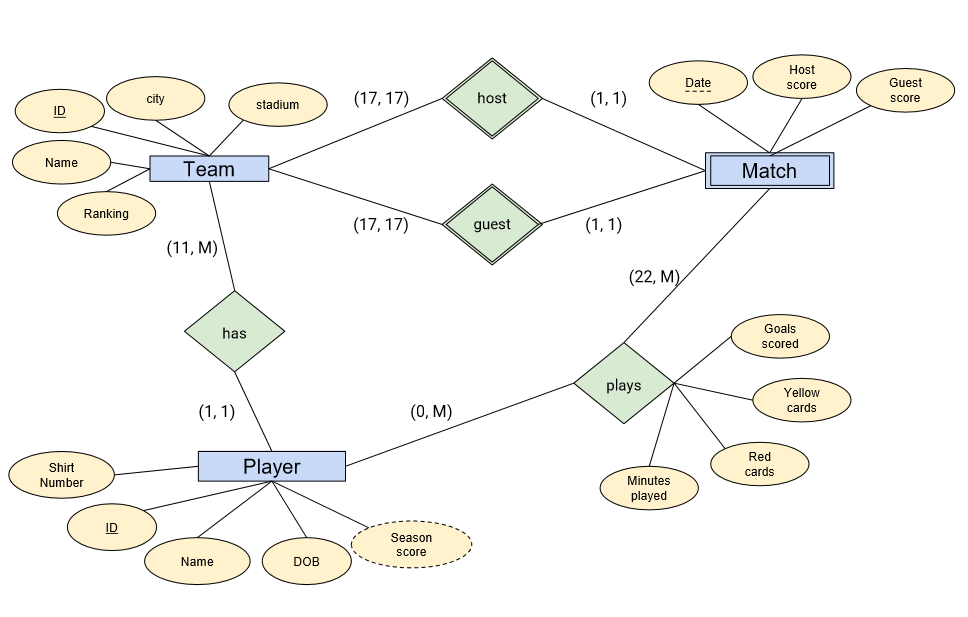

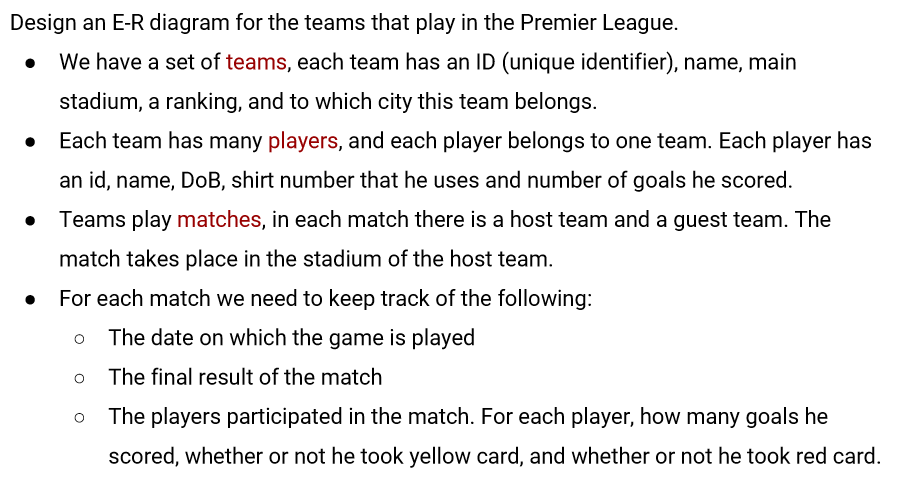

Premier League Database

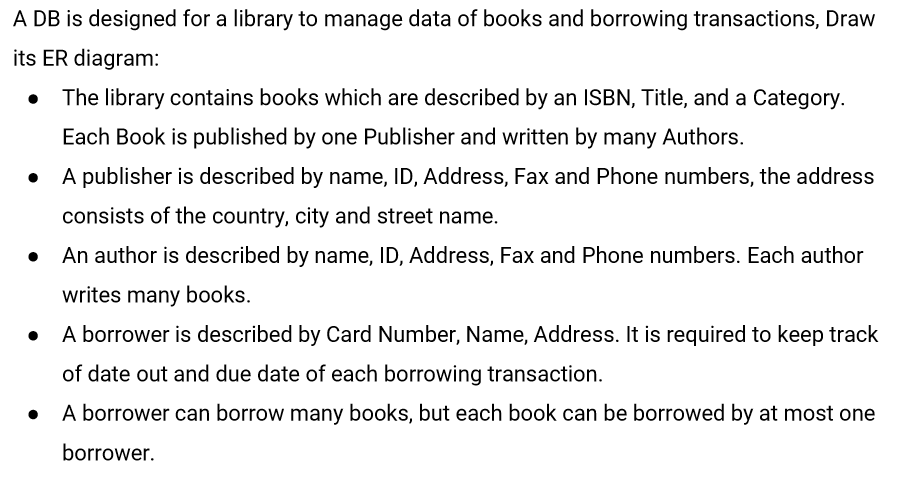

Library Database (Task)
